产品型号Model No.

ENRF922H12-5523

电气性能 Electrical Specifications

频率范围 Frequency Range(MHz)

920-925/902-928

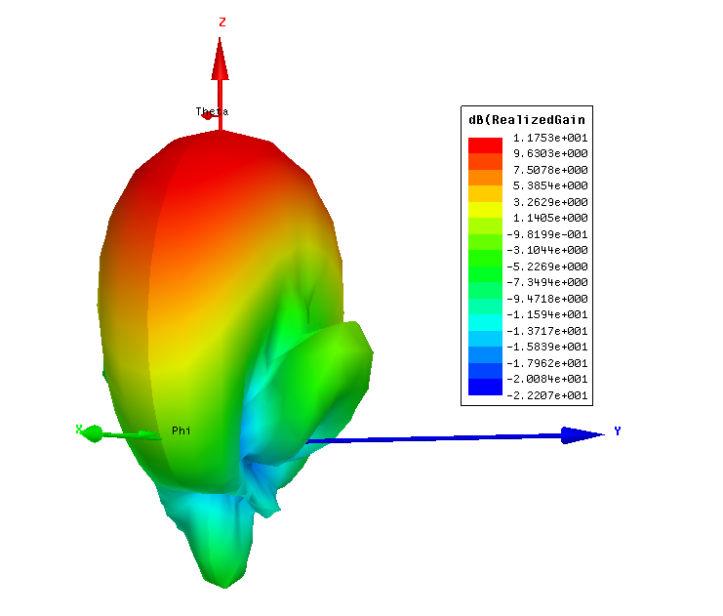

增益Gain(dBi)

12±0.5

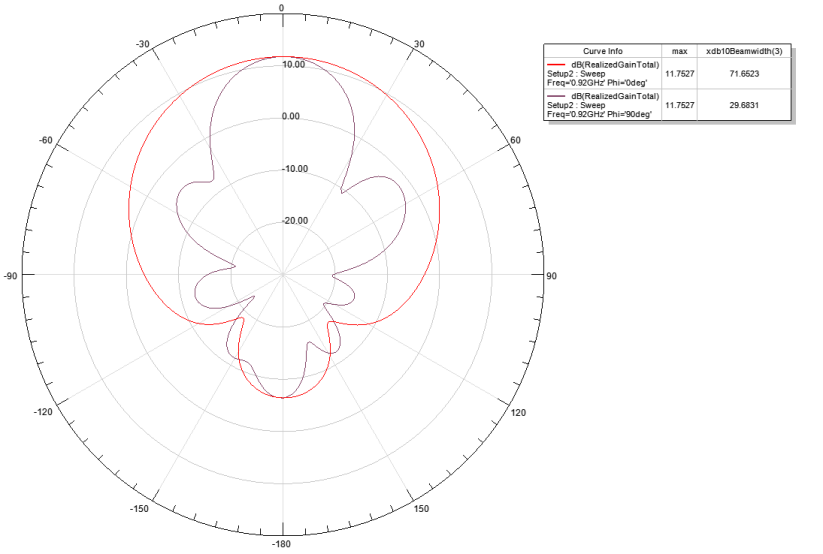

半功率角Beam Width(°)

Hor:30±1 Ver: 70±2

驻波比VSWR

≤1.3/≤2.0

阻抗Impedance(Ω)

50

极化方式Polarization

水平线极化

最大功率MAX.Power(W)

50

防雷保护Lightning protection

直流接地

机械性能Mechanical Specifications

接头Connector

N-50KFD

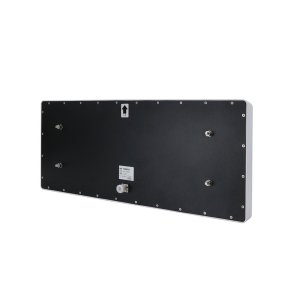

接头位置Connector position

底部直出

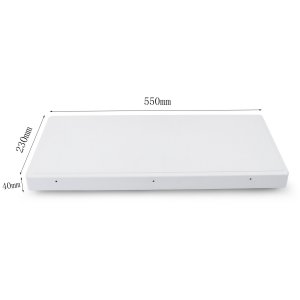

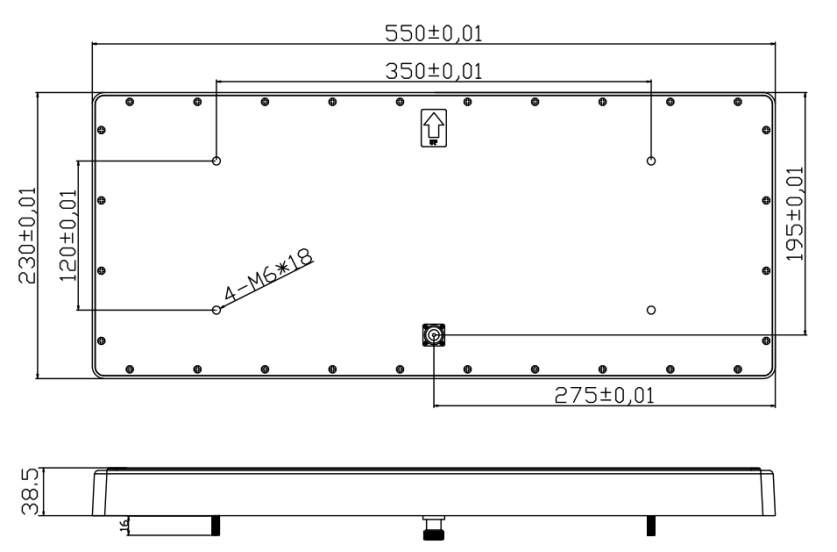

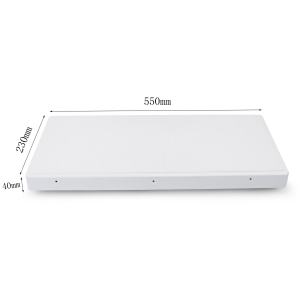

天线尺寸Dimension(mm)

550*230*40mm

净重Antenna weight(kg)

1.5

辐射材料Reflector material

铝

天线罩材料Radome material

ABS/奇美757

天线罩颜色Radome color

白色或灰白色

防护等级International Protection

IP65

工作温度Operating temperature(℃)

-40～55

抱杆直径Mounting hardware(mm)

φ100-300
